品牌:承德盛合智能
主体材质:304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
精度等级:1.5，1.0
测量介质:液体、气体
起订:1台
供应:1000台
发货:7天内
发送询价

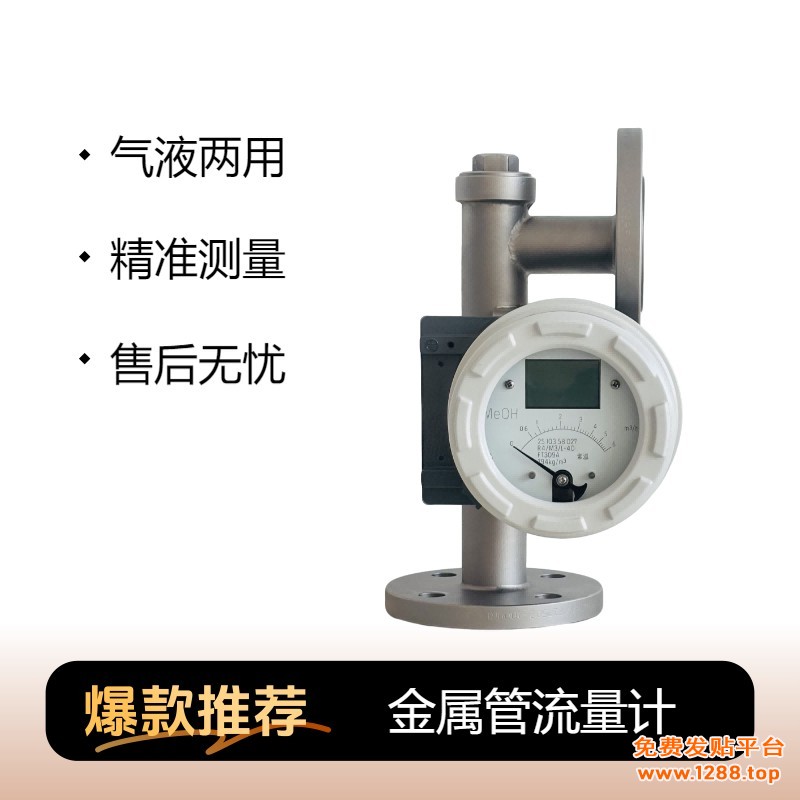

金属管浮子流量计是一款融合传感技术与工业美学的高精度流量测量设备，专为苛刻工业环境设计。实现流量监测的精准化、智能化、耐久化，为能源、化工、环保、制药等领域的流体管理提供革新解决方案。承德盛合智能SHF系列金属管浮子流量计主要用于实时监测液体、气体的瞬时流量与累计流量，耐受高温、 高压及腐使性介质，通过磁耦合非接触传感输出精准信号，并支持流量超限报警与数据远程传输功 能。
工作原理
浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
主要特点：
·全金属结构设计，坚固、简洁、安装维护方便、使用寿命长
·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量
·智能型指示器，采用国外信号采集处理芯片，模块化设计
·具有数据恢复、数据备份、掉电保护及错误自诊断功能
·HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，通过HART通讯手操器可进行参数组态和现场调整
·与PC机串口连接，通过Windows程序，实现现场对仪表进行标定
·可用于易燃、易爆危险场合
技术参数
仪表型号：SHF
安装形式：垂直安装，自下向上
垂直安装，自上向下
水平安装，自左向右或自右向左
底侧安装，底进侧出
侧侧安装，侧进侧出
指示器 ：现场就地瞬时流量指示
现场就地瞬时流量指示，带上下限位警报
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
测量范围 ：下量程 1～10L/h水，0～0.7m3/h Air at ATP
上量程 20～200m3/h水，400～4000m3/h Air at ATP
介质温度 ：就地型 -40℃～+300℃ 远传型-20℃～+80℃
环境温度 ：就地型 -40℃～120℃ 远传型-20℃～70℃
精度： 就地型 ±1.5% 远传型±1.0%
量程比： 10：1
防护等级： IP65 IP67
防爆标志： ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
电缆接口 ：本安型：M20×1.5 隔爆型：1/2”NPT
公称压力： DN15-DN50 4.0Mpa DN80-DN200 1.6Mpa
夹套形式 ：保温夹套、冷却夹套
连接形式 ：法兰连接 标准HG/T20592-2009
附件: 磁过滤器 直管段
